CARACTERISTICI –
- Bazat pe microcontroler
- Afisaj digital pentru tensiunea si curentul de operare
- Protejeaza dispozitivele electrice impotriva supratensiunii/subtensiunii si a suprasarcinii
- Precizie la masurarea tensiunii ≤ 2% –

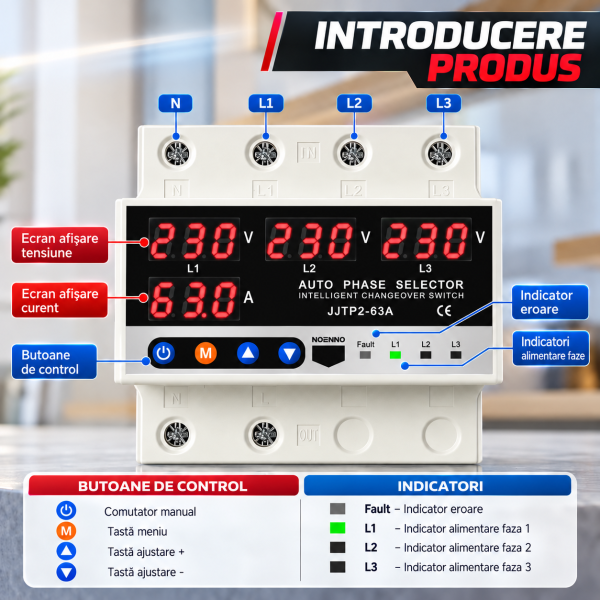

- Setarea parametrilor prin taste
- Indicare prin LED-uri pentru defectiuni de supratensiune/subtensiune si suprasarcina
- Montare pe sina DIN
DATE TEHNICE
- | Tensiune nominala de alimentare | 220V AC |
- | Interval de tensiune de operare | 140V-300V AC |
- | Frecventa nominala | 50/60Hz |
- | Histerezis | Supratensiune: 5V |
- | Precizie la masurarea tensiunii | Subtensiune: 5V |
- | Tensiune nominala de izolatie | ≤1% (pe intregul interval) |
- | Contact de iesire | 450V |
- | Durata de viata electrica | 1NO |
- | Durata de viata mecanica | 10^6 operatii |
- | Grad de protectie | IP20 | | Grad de poluare | 3 |
- | Altitudine | ≤2000m |
- | Temperatura de operare | -5℃ pana la 40℃ |
- | Umiditate | ≤50% la 40℃ (fara condens) |
- | Temperatura de depozitare | -25℃ pana la 55℃ |
PARAMETRI TEHNICI
1.*Timp de intarziere la pornire* | 1S-500S | 10S | 1S | Dupa intreruperea alimentarii externe, timpul necesar pentru repornire la revenirea curentului. |

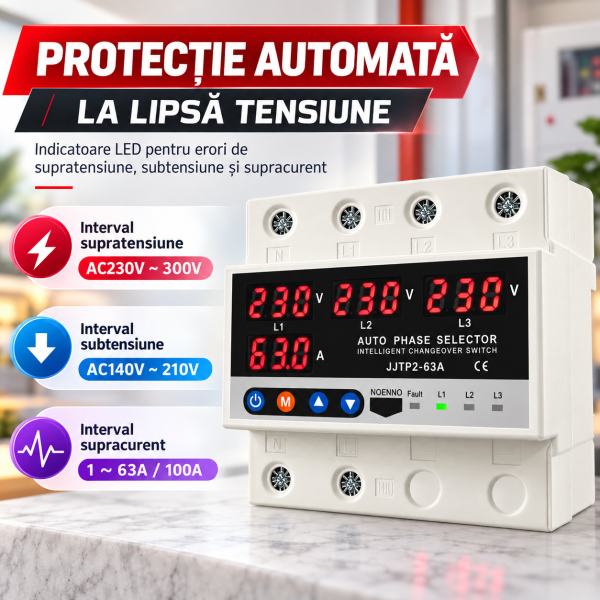

2.*Valoare protectie supratensiune* | 230V-300V | 270V | 1V | Cand tensiunea unei faze depaseste valoarea setata, protectorul va decupla acea faza si va comuta pe urmatoarea faza conform secventei setate in Pr1.Daca tensiunea tuturor celor trei faze depaseste valoarea setata, protectorul va decupla toate liniile.
3.*Valoare de revenire supratensiune* | 225V-295V | 265V | / | Cand tensiunea scade cu cel putin 5V sub valoarea de protectie supratensiune, protectorul se va reseta automat.Acest parametru se ajusteaza automat odata cu modificarea valorii de protectie supratensiune si nu necesita setare manuala.
4. *Valoare protectie subtensiune* | 140V-210V | 170V | 1V | Cand tensiunea unei faze scade sub valoarea setata, protectorul va decupla acea faza si va comuta pe urmatoarea faza conform secventei setate in Pr1.Daca tensiunea tuturor celor trei faze scade sub valoarea setata, protectorul va decupla toate liniile.
5.*Valoare de revenire subtensiune* | 145V-215V | 175V | / | Cand tensiunea creste cu cel putin 5V peste valoarea de protectie subtensiune, protectorul se va reseta automat.Acest parametru se ajusteaza automat odata cu modificarea valorii de protectie subtensiune si nu necesita setare manuala. | 6.*Valoare protectie suprasarcina (curent)* | 3A-63A-OFF / 3A-100A-OFF | 40A / 60A | 1A | Cand curentul depaseste valoarea setata, protectorul va decupla linia.
Daca este setat *OFF*, functia de protectie la suprasarcina este dezactivata.
7. *Numar de declansari consecutive suprasarcina* | OFF-1-20 | OFF | 1 | Daca numarul de declansari consecutive suprasarcina depaseste valoarea setata, protectorul va decupla linia si va necesita repornire manuala. |
8.*Timp de detectare comutare secventa faze* | OFF-1S-500S | 10S | 1S | Timpul necesar pentru a detecta daca tensiunea fazei prioritare este stabila inainte de decuplare. *OFF* inseamna ca nu este necesara asteptare, comutarea pe faza prioritara se face direct. |
- *Setare revenire secventa faze* | ON / OFF | ON | / | *ON* – cand faza prioritara revine la normal, protectorul comuta inapoi pe acea faza. *OFF* – chiar daca faza prioritara revine la normal, protectorul nu va comuta pe ea. |
- *Timp de revenire secventa faze* | OFF-1S-500S | 10S | 1S | Timpul necesar pentru comutarea inapoi pe faza prioritara. |
- *Timp de actiune protectie suprasarcina* | 0.1S-30S | 1.0S | 0.1S | Timpul necesar pentru declansarea protectiei in caz de suprasarcina. |
- *Calibrare tensiune* | -9.5% pana la +9.5% | 0 | 0.5% | Corecteaza eroarea de masurare a tensiunii. |
- *Calibrare curent* | -9.5% pana la +9.5% | 0 | 0.5% | Corecteaza eroarea de masurare a curentului. |

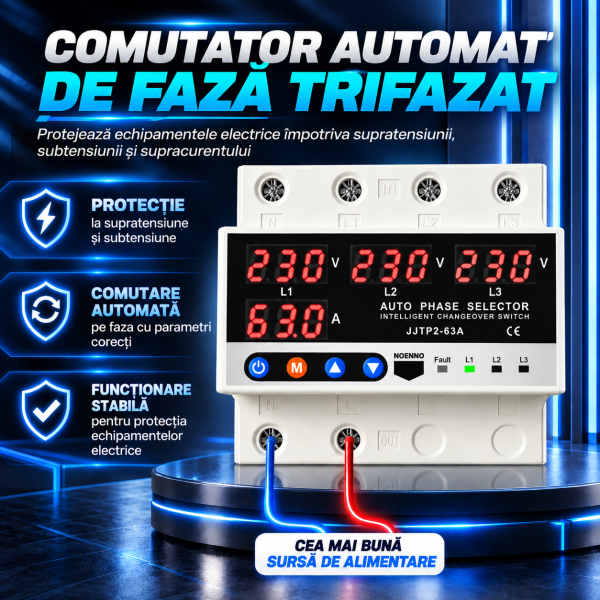

- *Selectare prioritate faza de intrare* | ABC / ACB / BAC / BCA / CAB / CBA | ABC | / | Stabileste ordinea de prioritate a fazelor de intrare. (Ex: ALL1, BL2, CL3) |
