Releul de comutare automata a fazelor ATR este utilizat pentru a comuta faza de defect in faza normala in cazul defectiunilor care pot fi cauzate de tensiunea de retea ridicata si scazuta.
Utilizarea dispozitivului si principiul de functionare
Efectuati conexiunile la dispozitiv in conformitate cu tipul de conexiune. Nerespectarea acestui lucru poate duce la deteriorarea aparatului. Reglati supracurentul, tensiunea inalta si joasa, precum si setarile aparatului la valorile corespunzatoare de curent si tensiune ale sarcinii pe care o utilizati
Starea „Eroare supracurent”.
Daca valoarea tensiunii de faza utilizata depaseste valorile de inalta tensiune setate, dispozitivul asteapta timp de 3 secunde (fix), apoi dispozitivul opreste releul, V>LED se aprinde si valoarea de inalta tensiune afisata pe ecran clipeste pe intreaga perioada de eroare.
Dispozitivul asteapta timpul stabilit de DT pentru a trece la o alta faza normala si a activa releul.
Starea de eroare subcurent:
LED-ul se aprinde si valoarea de subtensiune afisata pe ecran clipeste pentru intreaga perioada de eroare. Dispozitivul asteapta timpul setat de DT pentru a comuta la o alta faza normala si pentru a activa releul.
Setari generale de faza:
Cu setarea „ciclica”, faza curenta este pastrata daca nu este defecta. Daca faza curenta se defecteaza, se trece la urmatoarea faza fara defecte si se mentine.

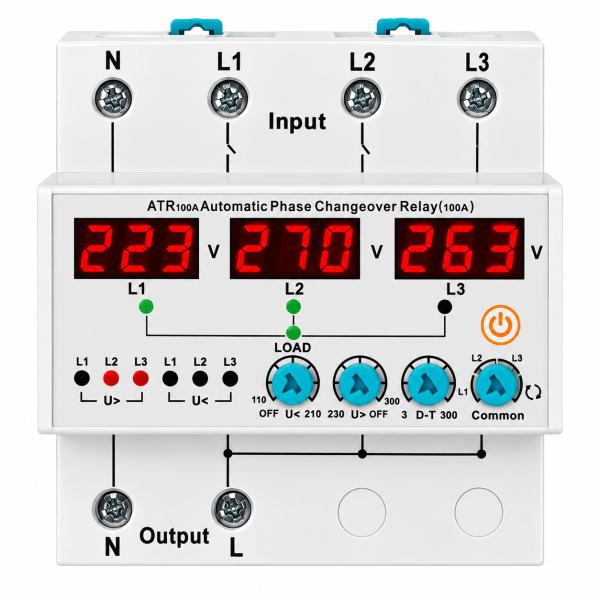

Afisaj si butoane:
U< Buton de setare suntensiune 110-210V
U> Buton de setare supratensiune 230-300V
D-T Buton de setare a intarziere la comutare 3-300 s
Common – Buton de reglare a fazei comune
Buton de pornire/oprire
