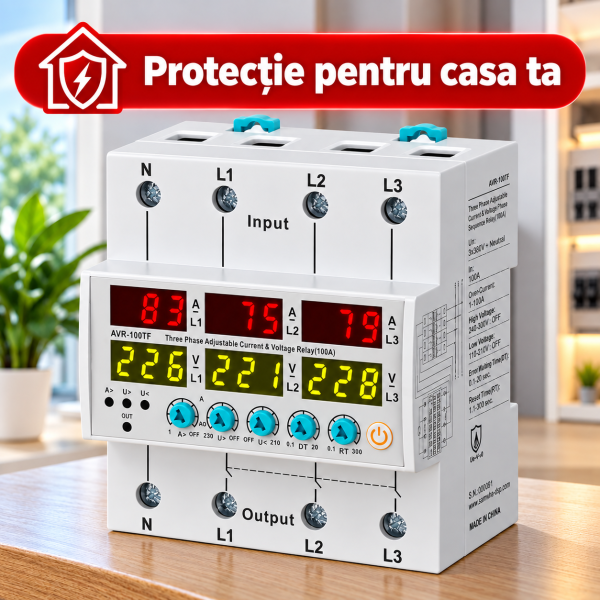

Efectuati conexiunile dispozitivului in conformitate cu tipul de conexiune. In caz contrar, dispozitivul poate fi deteriorat. Reglati setarile de supracurent si inalta si joasa tensiune ale dispozitivului in functie de valorile de curent si tensiune ale sarcinii pe care o veti utiliza.
Stare de eroare de supracurent: Daca valoarea curenta este sub valorile curente setate (atunci cand dispozitivul nu este in eroare), valoarea curenta creste peste valoarea curenta setata, dispozitivul asteapta timpul pentru eroare setat, apoi dispozitivul dezalimenteaza releul, ledul de eroare se aprinde.
Starea de eroare a tensiunii: Daca valoarea tensiunii retelei [de intrare] se afla intre valorile setate de tensiune inalta si joasa (cand dispozitivul nu este in eroare), valoarea tensiunii retelei (de intrare) creste peste valoarea setata a tensiunii inalte sau scade sub valoarea setata a tensiunii joase; dispozitivul
intra in eroare, apoi dispozitivul dezactiveaza releul, ledul de eroare se aprinde, afisata pe afisajul de tensiune clipeste pe toata perioada de eroare.
Iesirea de eroare la supracurent: Dupa alimintarea erorii de supracurent a sarcinii, apasati de doua ori tasta on/off pentru a reseta manual sau pentru a intrerupe sursa de alimentare.
[Nota 1: Resetarea manuala este pentru a evita deteriorarea secundara a sistemului prin resetarea automata a sistemului fara a exclude supracurentul sau scurtcircuitul.
Iesirea din starea de eroare a tensiunii: Atunci cand valoarea tensiunii de intrare revine la normal/cand atinge o valoare intre valorile setate de tensiune inalta si joasa dispozitivul asteapta se reseteaza, apoi dispozitivul alimenteaza releul, ledul de eroare se stinge, ledul de iesire se aprinde.
Principiul de functionare
Exemplu: Setati valoarea tensiunii joase (U) la 260V, timpul de intarziere al (D-T) este de 5 secunde, iar resetarea (R-T) este de
10 secunde.

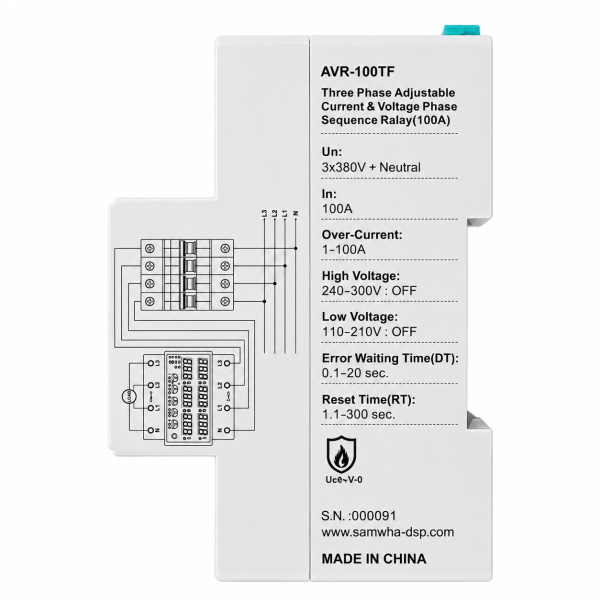

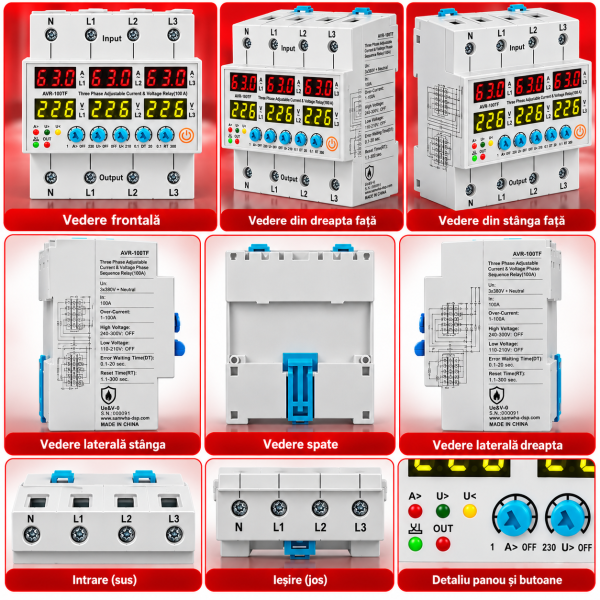

Efectuati conexiunile dispozitivului in conformitate cu tipul de conexiune.
Cand orice tensiune de la L1, L2, L3 la N este mai mica de 160V, dupa 5 secunde de setare D-T, L1, L2, L3 dezactiveaza iesirea.
Atunci cand tensiunile de la L1, L2, L3 la N revin in intervalul normal, L1, L2 si L3 pornesc iesirea dupa 10 secunde de setare R-T.
Cand orice tensiune de la L1, L2, L3 la N este mai mare de 260 V, dupa 5 secunde de setare D-T, L1, L2, L3 dezactiveaza iesirea.
Cand tensiunile de la L1, L2, L3 la N revin in intervalul normal, L1, L2 si L3 pornesc iesirea dupa 10 secunde de setare R-T.

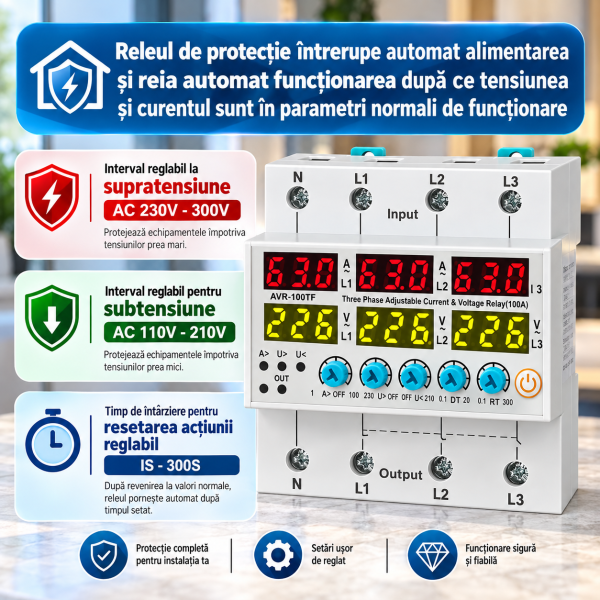

Specificatii:
Intarziere pornire 0,1 si 20 s
Timp intarziere la recuperare in cazul supratensiunii 1-300 s
Valoarea protectiei la supratensiune 230-300V+off
Valoarea protectiei la subtensiune 110-210V
Valoarea protectiei la supracurent 1-100A
Siguranta de joasa tensiune – 115V (fixa)

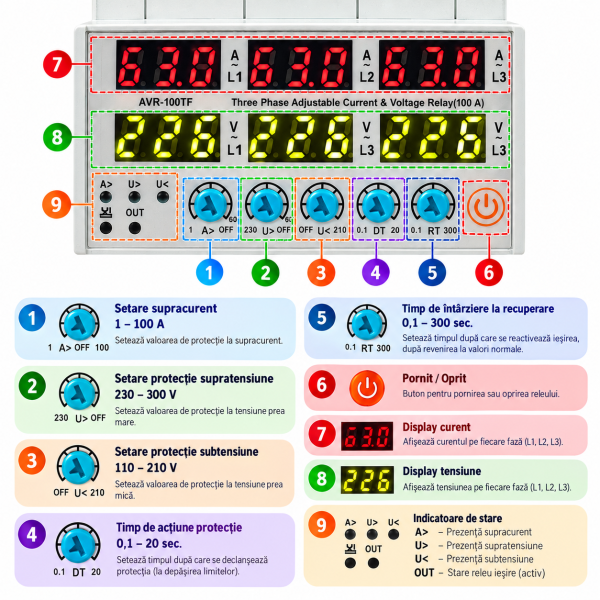

Functii:
1. Protectie la supratensiune
2. Protectie la subtensiune
3. Protectie la supracurent
4. Recuperare automata

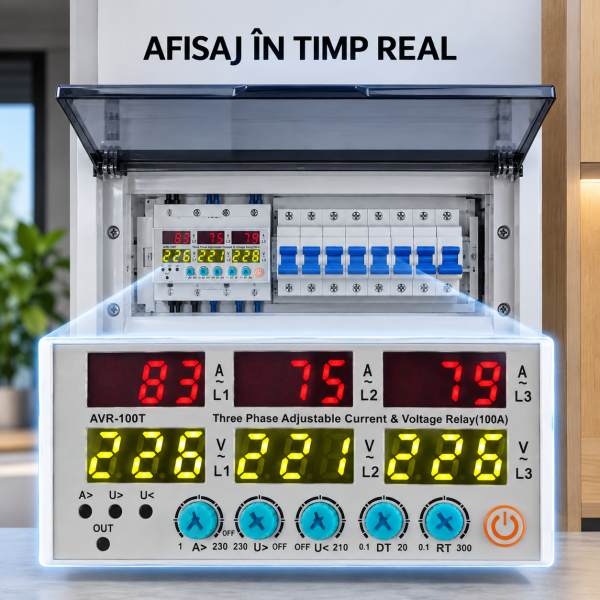

5. Afisaj de tensiune (masurarea tensiunii)
6. Afisaj curent (masurare curenta)

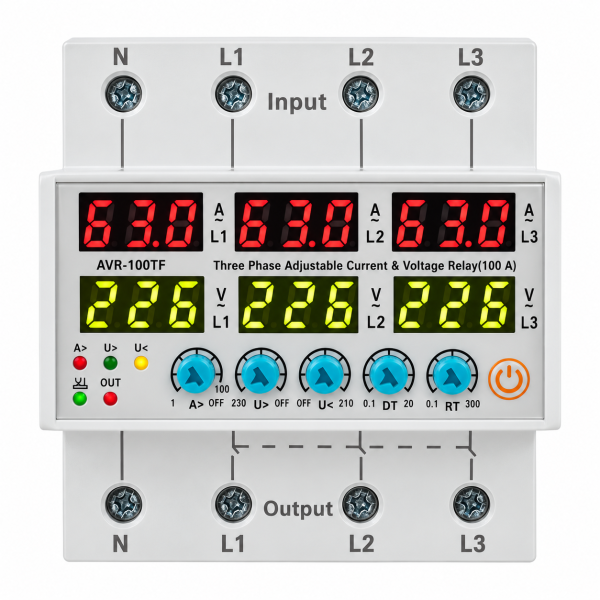

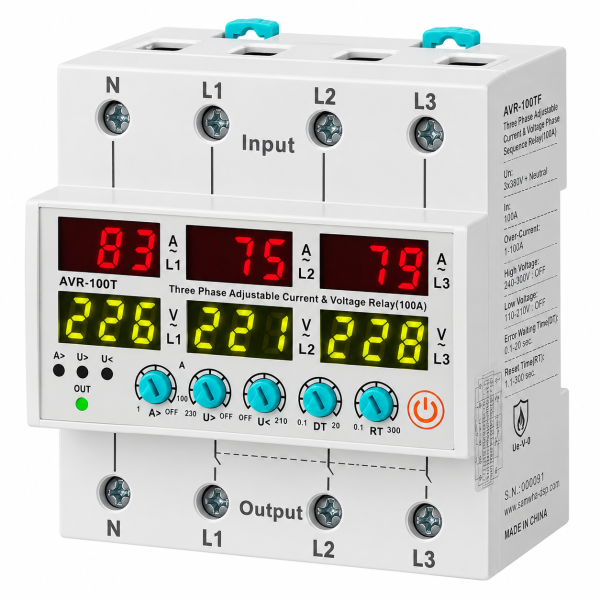

Parametrii tehnici:
Tensiunea nominala de alimentare AC230V
Domeniul tensiunii de functionare AC110V~300V
Frecventa nominala 50 / 60HZlag
Supratensiune si asimetrie: 5V
Subtensiune: 5V
Precizia masurarii tensiunii≤2% (pe intregul spectru)
Tensiunea nominala de izolatie 450V
Contact de iesire 3NR
Durata de viata mecanica 10^5
Durata de viata mecanica 10^6
Clasa de protectie IP 20
Gradul de poluare 3
Altitudine≤2000m
Umiditate≤50% sau 40C (fara condensare)
Temperatura de depozitare -25℃~55℃
