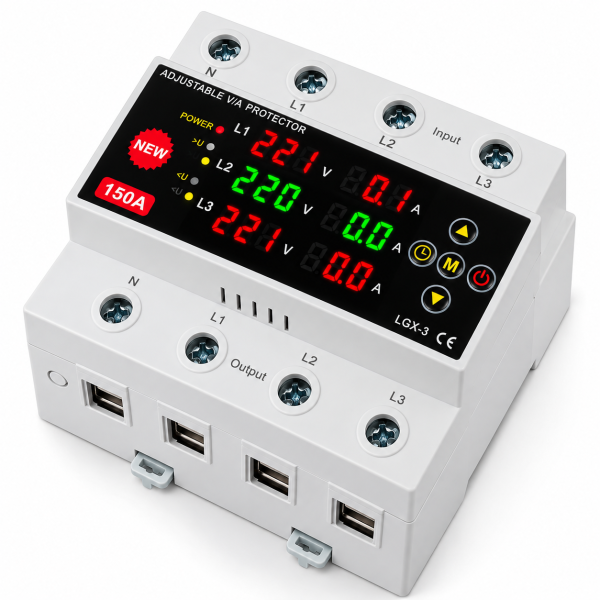

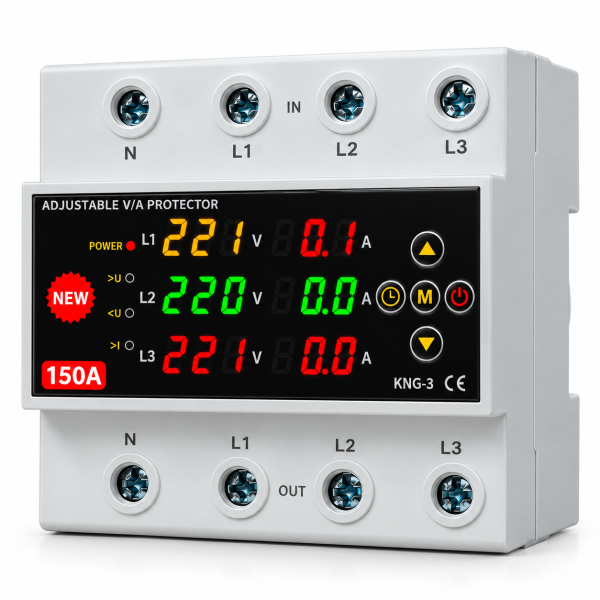

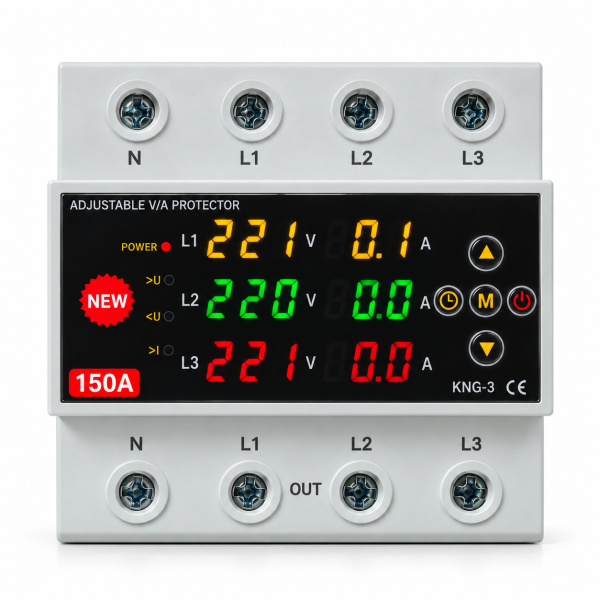

Releul de protectie trifazat monitorizeaza continuu tensiunea si curentul din instalatie, oferind protectie automata impotriva supratensiunii, subtensiunii si supracurentului. Valorile de functionare sunt afisate in timp real pe ecranul digital.
In cazul aparitiei unei defectiuni de tensiune sau curent, releul actioneaza automat pentru a proteja echipamentele conectate, semnalizand evenimentul prin LED-ul de avertizare. Dupa eliminarea defectului, dispozitivul se reseteaza automat, fara interventie manuala.
Pe durata intarzierii de resetare sau pornire, LED-ul de defect este stins, iar valorile tensiunii si curentului clipesc pe afisaj, indicand revenirea la parametri normali de functionare.
Beneficii cheie:
- Protectie automata la supratensiune, subtensiune si supracurent
- Afisaj digital pentru tensiune si curent in timp real
- Resetare automata dupa remedierea defectelor
- Semnalizare clara prin LED de avertizare
- Ideal pentru instalatii trifazate, motoare si echipamente industriale.

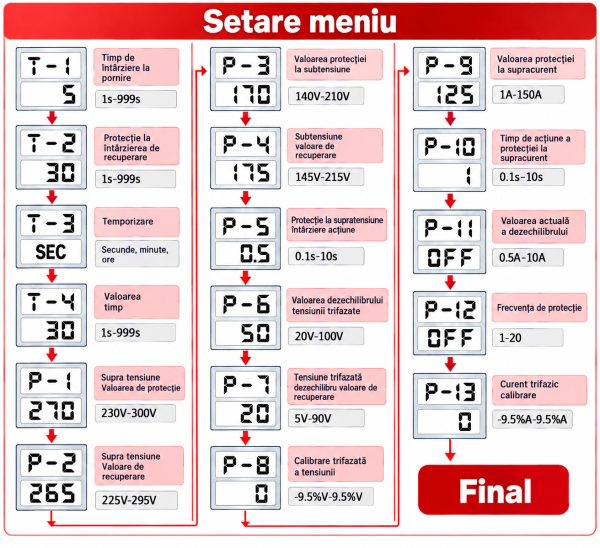

Parametri si setari
Temporizari
- T-1 – Intarziere la pornire – 1–999 s
- T-2 – Intarziere revenire protectie – 1–999 s
- T-3 – Unitate timp – sec / min / ora / zi
- T-4 – Valoare timp – 1–999 s
Protectii tensiune
- P-1 – Supratensiune – 230–300 V
- P-2 – Revenire supratensiune – 225–295 V
- P-3 – Subtensiune – 140–210 V
- P-4 – Revenire subtensiune – 145–215 V
- P-5 – Intarziere actionare protectie tensiune – 0,1–10 s
- P-6 – Dezechilibru tensiune trifazat – 20–100 V
- P-7 – Revenire dezechilibru trifazat – 5–90 V
- P-8 – Calibrare tensiune trifazata−9,5% ~ +9,5%
Protectii curent
- P-9 – Supracurent1–150 A
- P-10 – Timp actionare supracurent – 0,1–10 s
- P-11 – Dezechilibru curent – 0,5–10 A
P-12 – Frecventa protectie supracurent continuu: 1–20
P-13 – Calibrare curent trifazat: −9,5% ~ +9,5%

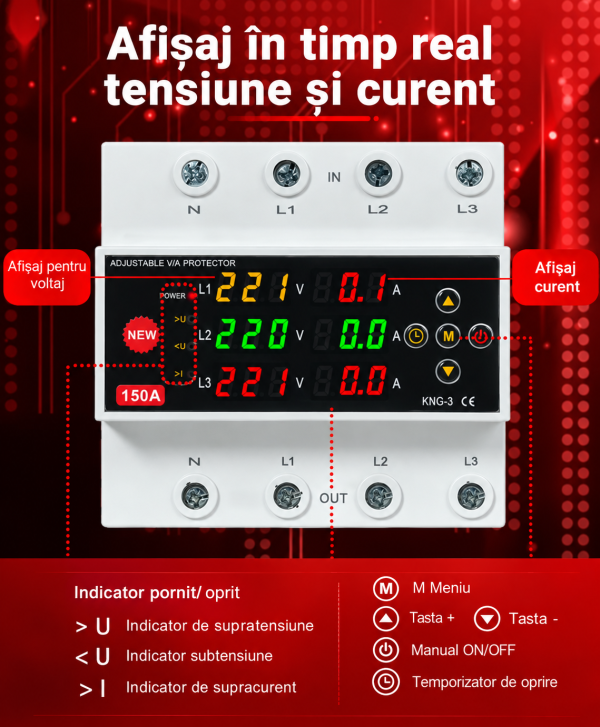

Taste:
Power – iesire / confirmare
Set – setari
▲ / ▼ – ajustare valori
Reset – resetare manuala
Timer – temporizator
Afisaj intarziere resetare / pornire (Reset / start delay display)
Afiseaza tensiunea de functionare pe L1-L2-L3 si curentul in timpul numaratorii pentru pornire (doar pe afisajul L2).
Dupa expirarea intarzierii, releul se inchide si sistemul functioneaza normal.
Indicatie eroare succesiune faze (Phase sequence error indication)
La defect de faza se afiseaza L1-L3-L2.
Protectorul este deconectat de la alimentarea de iesire.
Indicatii pentru defecte de supracurent (Indications over current faults)
Afisaj continuu al defectului de supracurent
Deconecteaza dispozitivul suprasarcina
Reporneste releul dupa resetare manuala
