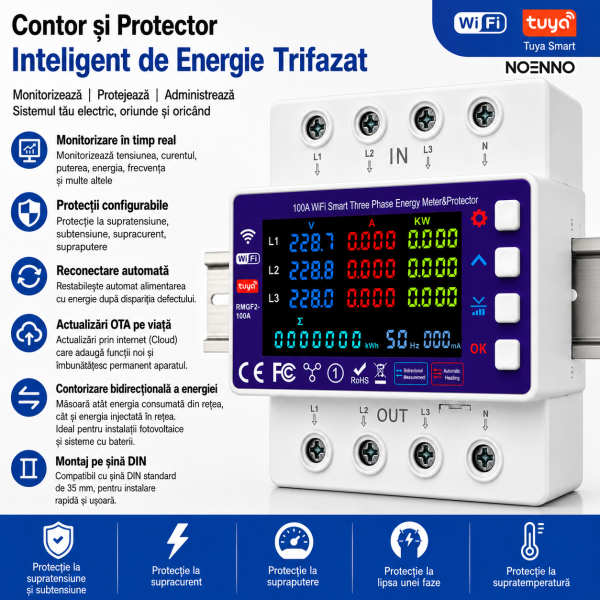

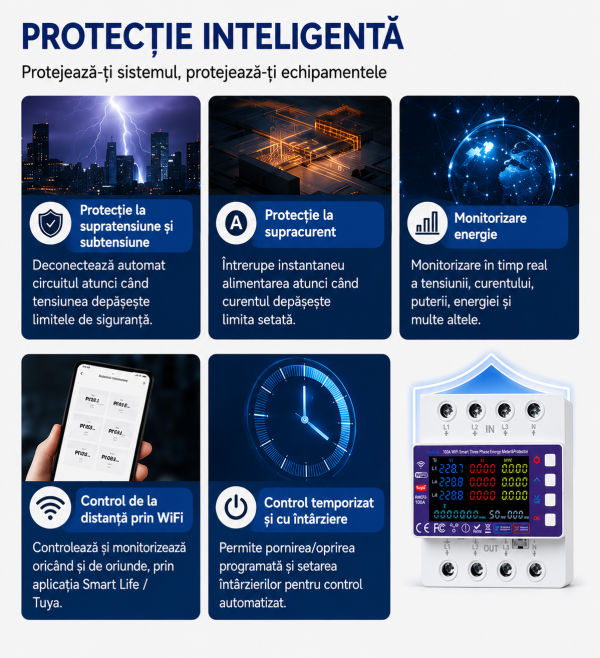

Functii principale:
- Protectie la supratensiune
- Protectie la subtensiune
- Protectie la supracurent
- Protectie la subcurent
- Protectie cu intarziere
- Functie temporizator

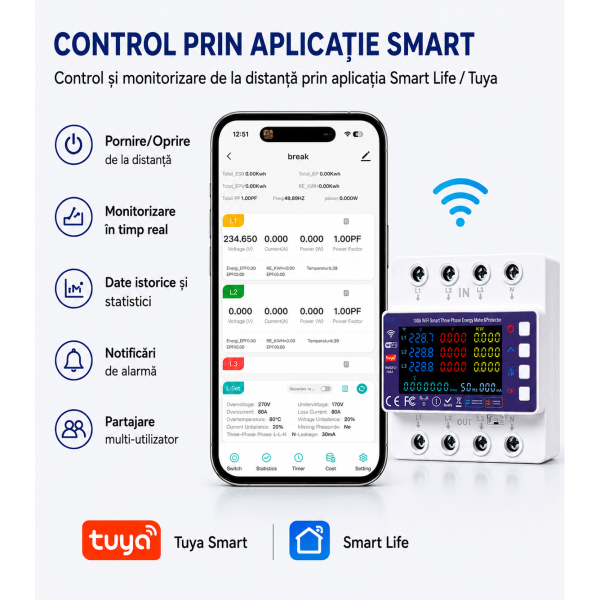

- Monitorizare bidirectionala a energiei
- Protectie la dezechilibrul tensiunii (configurabila doar din aplicatie)
- Protectie la dezechilibrul curentului (configurabila doar din aplicatie)
- Protectie la lipsa faza (configurabila doar din aplicatie)
- Protectie la succesiune incorecta a fazelor (configurabila doar din aplicatie)
- Protectie la supratemperatura (configurabila doar din aplicatie)
- Protectie la curent de scurgere (necesita utilizarea unui transformator diferential extern)
Fiecare functie poate avea configurate:
- pragul de declansare;
- activare/dezactivare (ON/OFF).

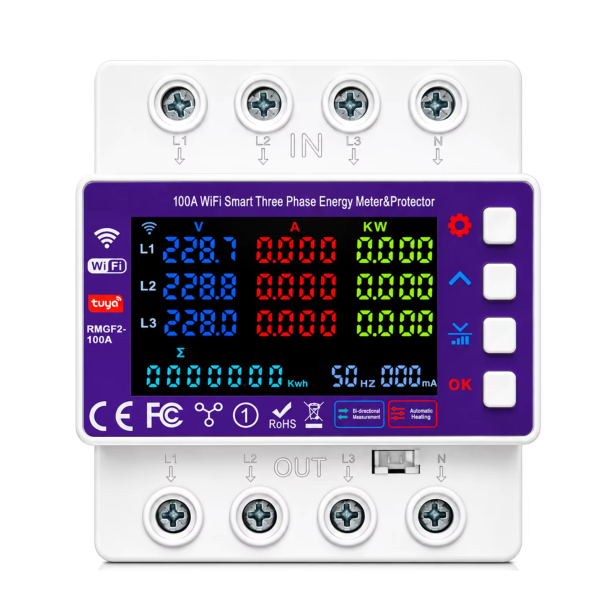

Moduri de afisare
- Dispozitivul poate afisa:
- Tensiunea fiecarei faze
- Curentul fiecarei faze
- Puterea activa pozitiva
- Puterea activa negativa
- Energia consumata
- Energia injectata in retea
- Puterea totala
- Frecventa
- Factorul de putere
- Temperatura interna
Inregistrarea alarmelor
- Dispozitivul memoreaza:
- supratensiune;
- subtensiune;
- supracurent;
- subcurent;
- curent de scurgere;
- dezechilibru de tensiune;
- dezechilibru de curent;
- lipsa faza;
- succesiune incorecta a fazelor.
- Istoricul alarmelor poate fi consultat si din aplicatie.
Indicatorul Wi-Fi
- Clipire rapida – cauta reteaua Wi-Fi.
- Clipire lenta – Wi-Fi deconectat.
- Aprins continuu – conectat la Wi-Fi.
Setari
- Tineti apasat butonul OK pentru a intra in meniul de configurare.
- Modificati valorile utilizand tastele ▲ si ▼.
- Apasati scurt OK pentru confirmare si trecerea la urmatorul parametru.
- Tineti apasat OK pentru salvarea si iesirea din meniu.

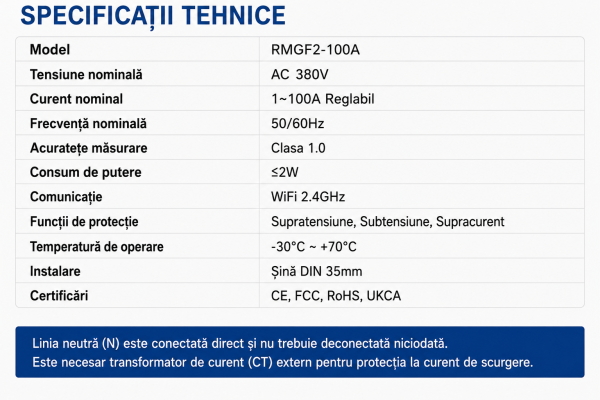

Conditii de instalare
- Temperatura de lucru: -30°C…+70°C
- Umiditate: ≤85%
- Altitudine: sub 2000 m
- Grad de poluare: Nivel 3

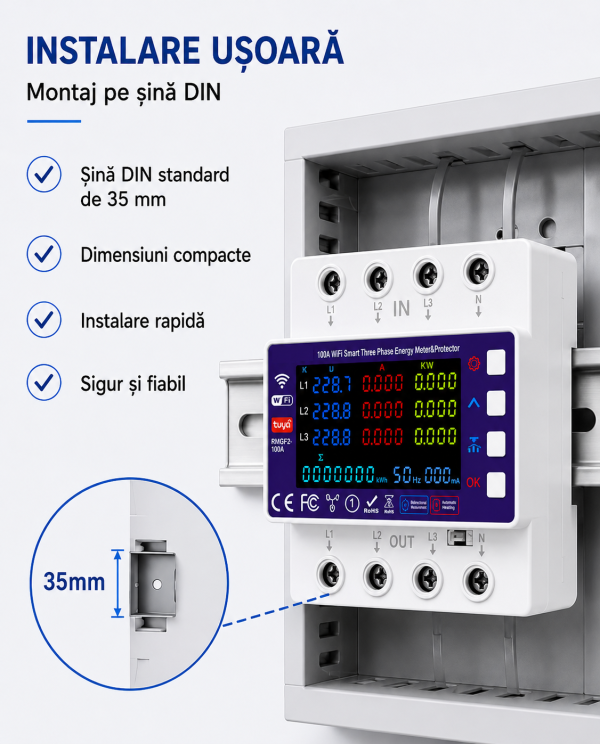

- Montaj pe sina DIN.
- Sectiune maxima conductor: 35 mm²
Observatii
- Dispozitivul nu asigura separare galvanica. Inainte de interventie opriti alimentarea.
- Conductorul de nul este conectat direct si nu este intrerupt.
- Respectati marcajele bornelor la conectare.
- Acest dispozitiv ofera protectie, insa nu inlocuieste intreruptorul automat (MCB). Se recomanda instalarea unui intreruptor inaintea acestuia.
- Strangeti bine toate conexiunile pentru a evita supraincalzirea si deteriorarea bornelor.
Conectare
- Ordinea bornelor:
- L1 – L2 – L3 – N
- Conectati conform schemei imprimate pe dispozitiv.
