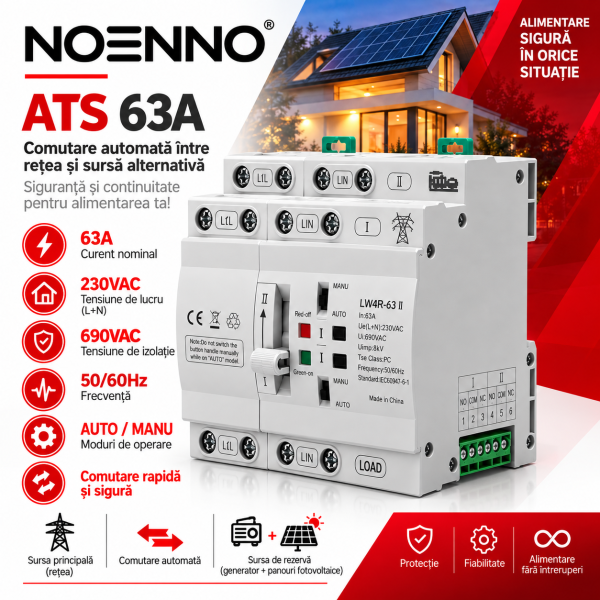

Prezentare generala:
Comutatorul automat de transfer este un comutator de schimbare frecventă de clasă PC. cu design cu două stații (utilizat în mod obișnuit pentru I și de rezervă pentru II),potrivit pentru sistemele AC cu AC 50-60hz și curent nominal 6A-63A
Principala funcție a comutatorului automat de transfer este atunci când puterea principală (sursa de alimentare comună I nu funcționează, ATS va comuta automat la puterea de rezervă (sursa de alimentare de rezervă II) pentru a continua să funcționeze (viteza de comutare<50 milisecunde), care poate rezolva în mod eficient problemele cauzate de întreruperi de curent.
Conditii de functionare:
Intervalul de temperatură al mediului de funcționare este de la -5°C până la +40°C, iar temperatura medie pe 24 de ore trebuie să fie sub +35°C. Intervalul det emperatură pentru depozitare este de la -25°C până la +55°C, putând atinge +70°C pentru perioade scurte (sub 24 de ore).
Condiții de instalare:
✔Altitudinea locului de instalare trebuie să fie sub 2000 m. ✔Umiditatea relativă la locul de instalare nu trebuie să depășească 50%* la o temperatură ambientală de +40°C. Umiditate mai mare este acceptabilă la temperaturimai scăzute.
De exemplu: dacă temperatura medie minimă a celei mai umede luni este de +20°C, umiditatea relativă medie maximă lunară poate atinge 90%.Trebuie luate măsuri adecvate pentru a preveni condensul datorită variațiilor de temperatură. ✔Nivel de poluare 3 (poluare conductivă sau poluare uscată neconductivă care devine conductivă datorită condensului).
Comutatorul automat de transfer (ATS)poate fi instalat vertical sau orizontal. ✔Gradul de protecție al carcasei ATS* este *IP30*.
Parametrii tehnici:
- Clasa – 63A
- Curent nominal de functionare – 6A
- Tensiune nominală de izolație (Uᵢ) – 690V
- Tensiune nominală de rezistență la impuls (Uᵢₘₚ) – 8kV
- Tensiune nominală de lucru (Uₑ) – AC220/AC110V
- Frecvență nominală – 50-60HzClasă – Clasă PC
- Număr de poli – 2P si 4P
- Curent nominal de scurtcircuit (Iₖg) – 50kA
- Dispozitiv de protecție la scurtcircuit (siguranță) – RT16-00-63A
- Tensiune nominală de rezistență la impuls – 8kV
- Circuit auxiliar – AC220V/110V 50Hz Iₑ=5A
- Timp de comutare a contactorului – <50ms
- Timp de comutare a operației – <50ms
- Timp de revenire – <50ms
- Timp de deconectare a alimentării – <50ms
- Timp de comutare a operației – <50ms
- Durată de viață mecanică – ≥5000 de cicluri
- Durată de viață electrică – ≥1500 de cicluri
- Categorie de utilizare – AC-31B
Instalare
Înainte de instalare și conectare, asigurați-vă că personalul calificat a citit acest manual. Înainte de instalare, verificați integritatea ATS (Automatic TransferSwitch).
Apoi porniți ATS cu maneta de operare, verificați flexibilitatea mecanismului de operare și starea de deschidere/închidere a fiecărei faze, precum și a sarcinilor de alimentare normală și de rezervă.
Echipați ATS cu întreruptoare adecvate conform cerințelor de instalareale sistemului de distribuție, pentru a asigura siguranța personalului și a echipamentelor.
Observații importante
La operarea manuală, selectorul de mod trebuie să fie în poziția „manual”. Operarea manuală/automată poate asigura performanța de deschidere/închidere a funcționării electrice. Însă, în modul manual, nu există garanție datorită vitezelor diferite de deschidere/închidere. În operarea manuală, există riscul unei activări excesive a contactelor.
Modul manual in timpul operației manuale:- Selectorul de mod *trebuie* să fie în poziția „manual”- Există risc de *uzură excesivă a contactelor din argint*- Selectorul trebuie mutat în poziția manuală *doar după* deconectarea completă a alimentării,pentru inspecție și întreținere- În mod normal, selectorul trebuie lăsat în poziția automat.
